Состав системы вентиляции

08 Январь 2023
Состав системы вентиляции

Статья посвящена составу современных систем вентиляции и их ключевым компонентам. Вы узнаете о функциях вентиляторов, воздуховодов, фильтров, клапанов и автоматических регуляторов, а также об их взаимосвязи для обеспечения эффективного воздухообмена. Материал поможет разобраться в принципах работы вентиляции и выбрать подходящее оборудование для вашего помещения.

В современных зданиях система вентиляции играет ключевую роль в обеспечении комфортного микроклимата и поддержании качества воздуха. Ее задача состоит в том, чтобы обеспечивать подачу свежего воздуха, удаление загрязненного и поддерживание оптимальных параметров температуры и влажности. Состав системы вентиляции включает в себя ряд важнейших компонентов, каждый из которых выполняет свою уникальную функцию.

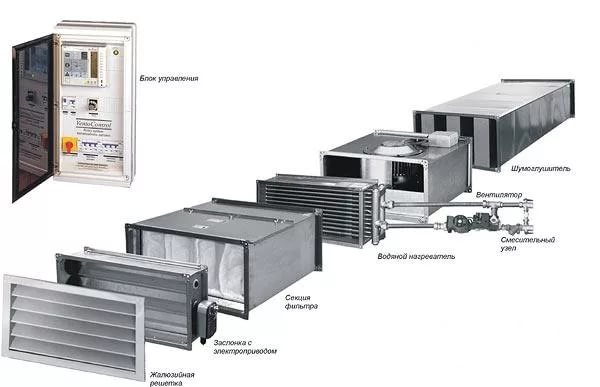

Основные компоненты системы вентиляции

Ключевые элементы системы вентиляции обеспечивают процесс подачи, распределения воздуха и его обработки. От их взаимодействия зависит эффективность всей вентиляционной установки.

Воздухозаборная решетка

Воздухозаборная решетка служит первым элементом системы, принимая воздух снаружи помещения. Она защищает внутренние элементы вентиляции от попадания пыли, грязи, насекомых и атмосферных осадков. Современные воздухозаборные решетки бывают разных форм и размеров, в зависимости от конструктивных решений системы.

Воздуховоды

Воздуховоды являются каналами для транспортировки воздуха. Они бывают круглого или прямоугольного сечения, изготавливаются из металла, пластика или композитных материалов. Тип воздуховодов зависит от предназначения системы — приточной, вытяжной или комбинированной. Также большое значение имеет герметичность воздуховодов для предотвращения утечек воздуха.

Воздушный клапан

Воздушные клапаны регулируют поток воздуха в системе вентиляции. Они предотвращают обратное движение воздушных масс, а также перекрывают каналы в случае аварийной ситуации. Управление клапанами может быть как ручным, так и автоматическим.

Фильтр

Фильтр обеспечивает очистку воздуха от пыли, аллергенов и других загрязнений. Уровень очистки воздуха зависит от используемого типа фильтров: грубой, средней или тонкой очистки. Для помещений с повышенными требованиями часто применяются HEPA-фильтры.

Калорифер

Калорифер служит для нагрева подаваемого воздуха. В холодное время года он обеспечивает поддержание комфортной температуры в помещении. Калориферы бывают электрическими, водяными или с другим источником тепловой энергии. Правильный выбор устройства зависит от требований к системе вентиляции.

Вентилятор

Основным элементом механического перемещения воздуха является вентилятор. В зависимости от назначения системы применяют разные типы вентиляторов: осевые, центробежные или радиальные. Они обеспечивают приток воздуха, его удаление или смешивание в зависимости от выбранной схемы вентиляции.

Шумоглушитель

Шумоглушитель снижает уровень шума, возникающего при работе вентиляционного оборудования. Это особенно важно в жилых и офисных помещениях, где акустический комфорт играет большую роль. Конструкция шумоглушителя зависит от мощности вентилятора и длины воздуховодов.

Дроссель-клапан

Этот компонент регулирует объем воздуха, проходящего по воздуховодам. Благодаря дроссель-клапанам можно поддерживать баланс приточного и вытяжного воздуха, что особенно важно для эффективной работы вентиляции.

Распределители воздуха

Распределители воздуха, такие как диффузоры, анемостаты или вентиляционные решетки, отвечают за равномерное распределение воздуха в помещении. Они могут быть декоративными и скрытыми, что позволяет адаптировать их под интерьерные решения.

Переточные решетки

Переточные решетки обеспечивают свободное перемещение воздуха между помещениями. Особенно важно их наличие в системах вентиляции, где организован регулярный приток и вытяжка воздуха. Они минимизируют перепады давления и исключают сквозняки.

Системы автоматики

Системы автоматики отвечают за контроль, управление и координацию работы всех элементов вентиляции. Они регулируют скорость вентиляторов, работу клапанов, включение калориферов и контроль за температурой и влажностью воздуха. Автоматика делает эксплуатацию системы более экономичной и удобной.

Дополнительные компоненты

Помимо основных элементов, в систему вентиляции могут быть включены дополнительные устройства, повышающие ее функциональность.

Рекуператор

Рекуператор позволяет экономить энергию, используя тепло выводимого воздуха для нагрева входящего. Особенно эффективно это устройство в холодное время года. Рекуперация снижает расходы на отопление и увеличивает энергоэффективность здания.

Увлажнитель воздуха

Для поддержания комфортного уровня влажности в жилых или офисных помещениях в систему может быть встроен увлажнитель. Это устройство предотвращает сухость воздуха, что особенно актуально зимой, когда используется отопительное оборудование.

Охладитель и осушитель воздуха

Охладители способствуют снижению температуры воздуха в летний период, улучшая комфорт в помещениях. Осушители, в свою очередь, устраняют избыточную влажность, предотвращая образование плесени и грибка.

Прочие компоненты

К дополнительным элементам могут относиться различные датчики (температуры, влажности, загрязнения воздуха), обратные клапаны и автоматизированные системы мониторинга. Их установка обычно зависит от индивидуальных требований к системе вентиляции.

Функции и назначение компонентов

Применение разнообразных компонентов системы вентиляции позволяет обеспечить ее многофункциональность и соответствие нуждам пользователя.

Создание воздушного потока

Главная задача системы вентиляции — это организация потоков воздуха. За это отвечают вентиляторы и воздуховоды, которые перемещают воздух от одного элемента к другому.

Обработка воздуха

Чистота и параметры воздуха (температура, влажность) являются ключевыми характеристиками системы. Использование фильтров, калорифера, увлажнителей и рекуператоров способствует созданию идеального микроклимата.

Распределение воздушного потока

Распределители воздуха и переточные решетки обеспечивают равномерное поступление воздуха в помещения, исключая застойные зоны и обеспечивая комфорт для людей.

Заключение

Состав системы вентиляции состоит из множества компонентов, каждый из которых играет важную роль. Правильная компоновка и согласованная работа всех узлов системы обеспечивают чистоту, комфорт и энергоэффективность. Независимо от назначения объекта — будь то жилье, офис или производственное здание, грамотно спроектированная вентиляционная система внесет неоценимый вклад в создание оптимального микроклимата.
